安徽二次元影像仪

简要描述：

安徽二次元影像仪由高精度控制系统和高精度影像检测模组构成，运动控制系统采用伺服电机搭配研磨级滚珠丝杆和高分辨率0.5um光栅尺，具有定位精度高，噪音小等特点。

型号：DT-300

浏览量：715

产品更新时间：2022-09-20

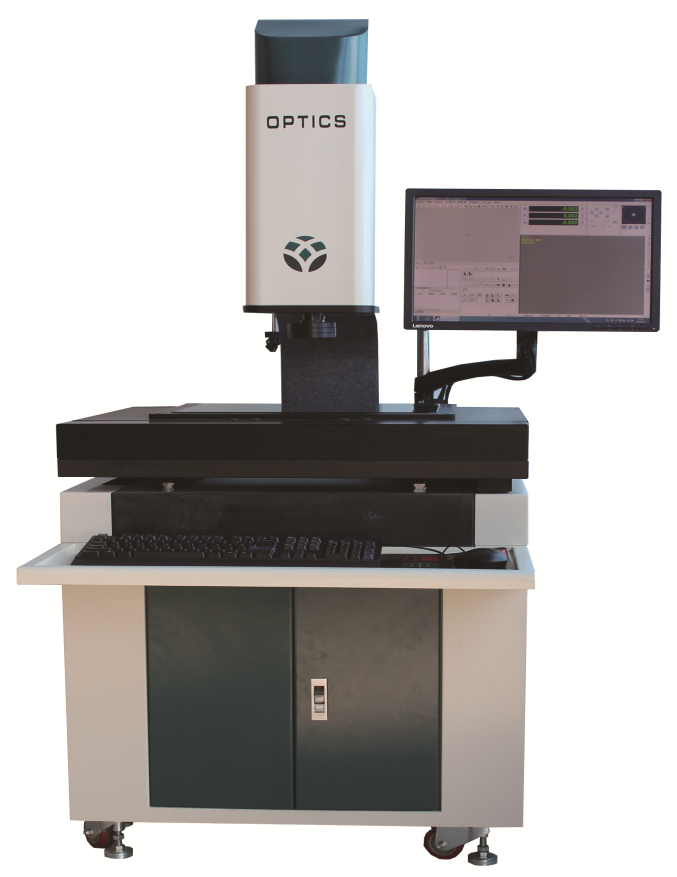

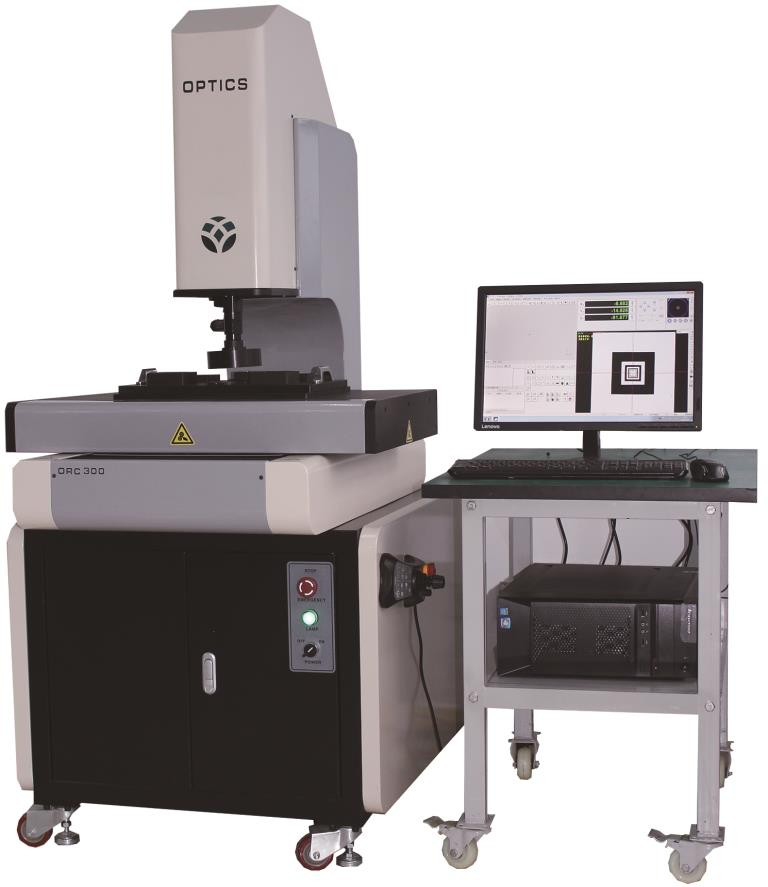

安徽二次元影像仪DT-300

一、设备性能概述：

设备由高精度控制系统和高精度影像检测模组构成，运动控制系统采用伺服电机搭配研磨级滚珠丝杆和高分辨率0.5um光栅尺，具有定位精度高，噪音小等特点，影像检测模组采用高分辨率相机，自动变焦镜头，和多角度环形灯源，LED冷光源，可实现不同工件的轮廓度，点，直线，圆，圆弧，距离等二维平面尺寸检测，设备相对手动影像测量仪而言，具有检测效率高，扩展性强等优点。设备易于扩展，可根据实际需求添加激光，探针，从而完成三维尺寸测量。

二、产品特点：

基座采用大理石（00级）材料，坚固的平台设计，保证拥有极高的稳定性及刚性。
采用研磨级滚珠丝杆和精密线性导轨，配合集成式控制器控制高精度，高速度，高稳定性。
采用高清彩色CCD/高帧率影像采集卡。
可程控白色八相表面光及平行冷光源,亮度可调。
封闭式 0. 5um 光栅尺。
自主研发功能强大的全自动测量软件，可编程自动测量。

三、产品参数：

仪器型号			ORC-300A
仪器参数
测量范围（mm）	X		300
	Y		200
	Z		200
	玻璃承重		25kg
影像测量系统	测量速度		MAX:200mm/s
	CCD		高清彩色CCD
	变焦物镜		自动变倍镜头
	影像放大分倍率		28X－180X
	光栅显示分辨率		封闭式 0. 5um 光栅尺
重复性		1.0μm
测量精度		XY轴≦(2+L/200)um
最大外形尺寸（mm)		7605701510
仪器重量(kg)		205kg
照明		可程控白色八分区表面光及平行冷光源,亮度可调

四、产品配置：

序号	品名	规格/品牌	数量
1	仪器机身	00级别大理石底座及立柱	1台
2	电机	伺服电机	3套
3	CCD	高清晰彩色CCD	1个
4	光学镜头	自动变倍镜头	1个
5	光栅尺	高精密光栅尺，分辨率0.5um	3条
6	传动	精密线性导轨和静音丝杆	3组
7	测量软件	VIS1.0	1套
8	软件加密狗	VIS1.0专用	1个
9	光学校正片	定制	1块
10	光学玻璃	定制	1块
11	视频采集卡	SV2000E	1张
12	数据采集盒	CNC3500	1个
13	软件说明书	定制	1本
14	电脑	联想主机、19寸液晶显示器	1套
15	键盘鼠标	光电组合	1套
16	固定橡皮泥	定制	1包
17	摇杆	定制	1个
18	电脑桌	定制	1张
19	灯源	程控白色五环八区四十项表面光及平行冷光源,	1套

五、软件功能：

全自动编程：光学测量编程，可自动检测。

软件基本功能介绍：

1、提供影像量测工具，可进行基本几何元素点线圆弧量测

2、组合元素量测如角度,圆心距,圆切线,两线距，两线中线,中心点垂直距离，角平分线,两线交点等

3、形位误差量测，如同心度,真圆度,直线度,平行度等

4、强大之数学运算分析

5、影像直接经由计算机屏幕显示观察直接量测存盘

6、利用影像工具可快速进行2D轮廓边界点扫描

7、量测工件图形化显示，图形可存盘、打印并可以转TXT、WORD、EXCEL及AUTOCAD档案式

8、提供公差分析，可进行有效之品管检验

9、工件的对象化可直接对对象进行几何基本运算

10、兼容于2000, XP，WIN7操作系统

高级功能介绍：

11、自动对焦功能

12、影像自动捕捉，操作简便，量测精度高

13、AUTOCAD读档，图形比对

14、工作不必摆正，有座标转换功能，量测效率高

15、全自动编程测量，高效率测量。

16、静态量测功能。

17、工件测量图片取像功能。

18、可根据实际情况添加激光、探针实现三维测量。

19、全自动同心变倍，同一工件可在不同倍率下量测
