粗糙度轮廓仪
简要描述：
粗糙度轮廓一体测量仪,表面粗糙度轮廓仪是通过仪器的触针与被测表面的滑移进行接触测量。可以直接测量某些难以测量到的零件表面，如孔、槽等的表面粗糙度，又能直接按某种评定标准读数或是描绘出表面轮廓曲线的形状，且测量速度快、结果可靠、操作方便。
型号：SPMI100D
浏览量：19
产品更新时间：2024-04-03
粗糙度轮廓一体测量仪SPMI200D

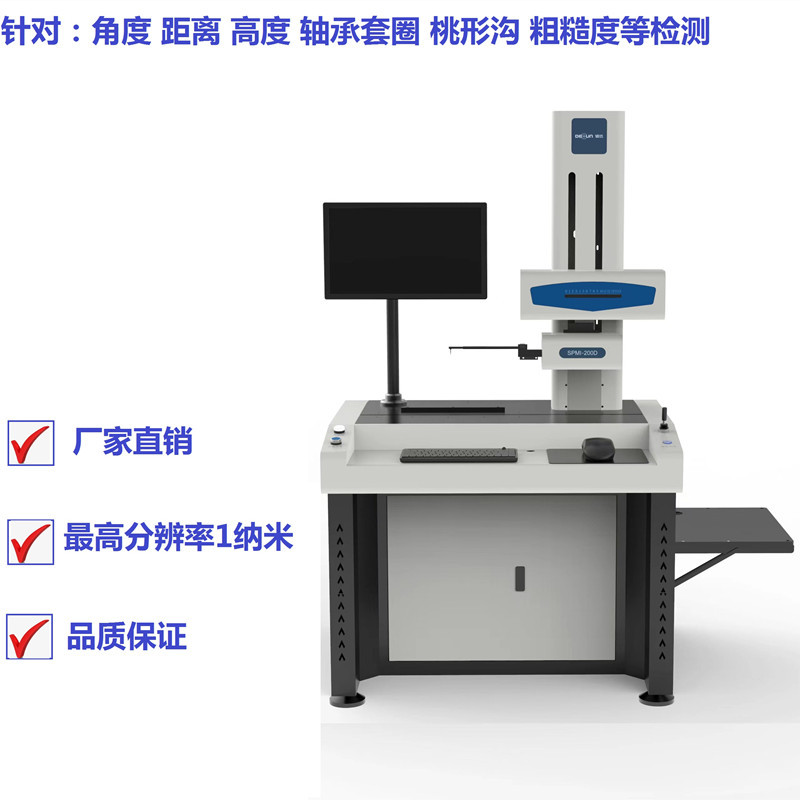

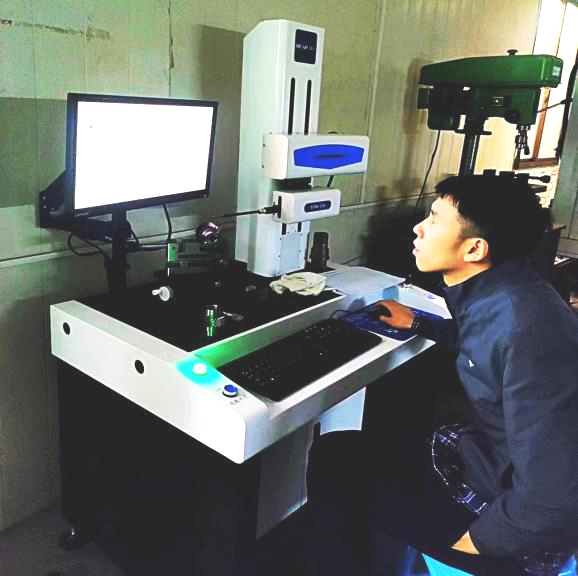

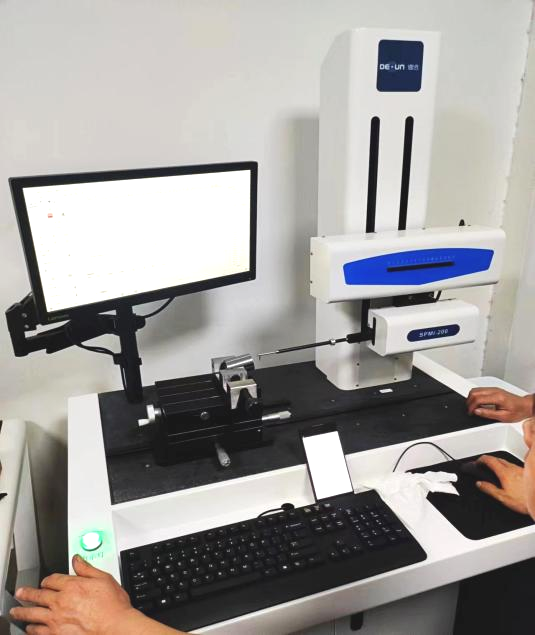

一、设备图片：
粗糙度轮廓仪是通过仪器的触针与被测表面的滑移进行接触测量。可以直接测量某些难以测量到的零件表面，如孔、槽等的表面粗糙度，又能直接按某种评定标准读数或是描绘出表面轮廓曲线的形状，且测量速度快、结果可靠、操作方便。同时可测量各种精密机械零件的素线形状，直线度、角度、凸度、对数曲线、槽深、槽宽等参数。本系列仪器广泛应用于机械加工、电机、汽配、摩配、精密五金、精密工具、刀具、模具、光学元件等行业。适用于科研院所、大专院校、计量机构和企业计量室、车间。可测轴承、滚针、滚子、电机轴、曲轴、圆柱销、活塞销、活塞、气门、阀门、齿轮、油泵油嘴、液压件、气动件、纺机配件等。
|
型号：SPMI200D-技术特点： |
|
1-三轴霍尔摇杆控制 可自由实现三轴联动使操作更方便(左右上下 测针抬起降落，测量开始 停止一键完成） 2-可自动检测 重复测量 单一产品批量检测 3-测针材质选用高硬度合金进口材料 耐磨耐用 4.软件系统由大学教授导师和轴研所高级教授合作具有独立产权以及源代码 可以终身免费升级 |
二.测量原理：
本仪器测量原理为直角坐标测量法，即通过X轴、Z1轴传感器，测绘出被测零件的表面轮廓的坐标点，通过电器组件，将传感器所测量的坐标点数据传输到上位PC机，软件对所采集的原始坐标数据进行数学运算处理，标注所需的工程测量项目。
此款仪器已可同国外进口仪器性能相比，各方面指标已达到国际标准，仪器符合国家标准GB/T3505-2000, GB/T6062-2001, GB/T10610-1998, 以及国际标准ISO5436, ISO11562,ISO4287的要求
三、设备技术性能：
1.轮廓测量功能：
尺寸：包含水平距离、垂直距离、线性距离、半径、直径
夹角：包含水平角、垂直角、夹角
位置公差：包含平行度、垂直度
形状公差：包含直线度、凸度、圆弧轮廓度
辅助生成：包含辅助点、辅助线、辅助圆
粗糙度分析：Ra、Ramax、Ramin、Rasd、Rp、Rpmax、Rpmin、Rpsd、Rv、Rvmax、Rvmin、Rvsd、Rz、Rzmax、Rzmin、Rzsd、R3z、Rc、Rcmax、Rcmin、Rcsd、Rt、Rq、Rqmax、Rqmin、Rdsd、Rsk、Rskmax、Rsmin、Rsksd、Rku、Rkumax、Rkumin、Rkusd、Rsm、Rsmmax、Rsmmin、Rsmsd、Rs、R△a、R△amax、R△amin、R△asd、R△q、R△qmax、R△qmin、R△qsd、Rk、Rpk、Rvk、Mr1、Mr2、Rλa、Rλamax、Rλamin、Rλasd、Rλq、Rλqmax、Rλqmin、Rλqsd、Rδc、Rpc、Rmr
波纹度分析：Wa、Wamax、Wamin、Wasd、Wsa、Wca、Wa08、Wc、Wcmax、Wcmin、Wcsd、Wt、Wz、Wzmax、Wzmin、Wzsd、Wp、Wpmax、Wpmin、Wpsd、Wv、Wvmax、Wvmin、Wcsd、Wq、Wqmax、Wqmin、Wqsd、Wsm、Wsmmax、Wsmmin、Wsmsd、Wsk、Wskmax、Wskmin、
Wsksd、Wku、Wkumax、Wkumin、Wkusd、W△q、W△qmax、W△qmin、W△qsd、Wδc、Wmr
原始轮廓分析：Pa、Pt、Pp、Pc、Pv、Pz、Pq、Psm、Psk、Pku、RzJ、Rpq、Rvq、Rmq、Pmr、P△q、Avh、Hmax、Hmin、Area、Pδc、Tilta、
四、设备参数：
|
测量范围 |
X方向驱动器 |
130mm |
|
|
Z1 |
轮廓度量程 |
20mm |
|
|
Z1 |
粗糙度量程 |
±1500μm |
|
|
Z1 |
分辨率0.02微米 |
||
|
Z轴高度（立柱） |
550mm |
||
|
可检测最小内孔 |
10mm |
||
|
轮廓技术参数 |
线性精度 |
±（0.7+|0.12H|）μm |
|
|
圆弧 |
±（1.2+R/12）μm |
||
|
角度 |
±1′ |
||
|
直线度 |
0.5μm/100mm |
||
|
粗糙度技术参数 |
线性精度 |
≤±5% |
|
|
残值噪声 |
≤0.005μm |
||
|
重复稳定性 |
试值3% |
||
|
截止波长 |
0.025、0.08、0.25、0.8、2.5、8mm |
||
|
评定长度 |
λcX1、2、3、4、5 |
||
|
传感器 |
类型 |
美国 |
|
|
分辨率 |
0.02μm |
||
|
产地 |
美国 |
||
|
爬坡角度 |
上升77度 下降88度 |
||
|
粗糙度评定参数 |
Ra、Rz、(Rmax、Ry)、Rt、Rp、Rpm、Rz(jis)、Rv、R3z、Rs m、Rsk、Rk、Rc、Rpk、Rvk、Mr1、Mr2 |
||
|
测量速度 |
0.05-20mm/s |
||
|
Z轴速度 |
0.05-20mm/s |
||
五、系统界面主要包括：菜单、工具栏、状态栏、图形显示区（轮廓及粗糙度视图）、标注信息区（轮廓标注及粗糙度参数列表）、系统参数显示区、设备控制区。
- 菜单/工具栏：见菜单和工具栏部分相应内容。
- 状态栏：显示当前操作提示、光标在图形显示区的坐标等信息。
- 系统参数显示区：用于显示和设置设备参数、测量参数及显示参数等系统参数。
- 打印报告
零件测量、标注及参数评定完成后，可以将检测结果打印出来。用户通过打印信息设置对话框输入检测报告打印信息（零件名称、零件号、检测人、公司名称等）以及选择格式输出选项（轮廓/粗糙度图形、轮廓标注信息列表、粗糙度评定参数列表），查看打印预览结果即为打印结果。
|
|
此时选择打印功能，则能得到所需结果——一份精美的检测报告！
（六）、主要配置清单：
|
机
械
部
分 |
优质济南青大理石工作台面 |
底座 立柱均采用00级大理石结构 |
|
大理石精密上下滑动导轨： |
研磨级高精密导轨 |
|
|
电动立柱系统 |
台湾上银直线导轨 |
|
|
进口光栅传感器 |
进口高精分辨率数字光栅 |
|
|
专利大角度调整工作台 ° |
正倾：≥65° 负倾：≥10° 水平调整系统 Y向调整：±10mm |
|
|
回转及角度调试：±30° |
||
|
高角度可调平口钳 规格号：DX2 钳口宽 50 钳口深 25 开口度 60 调整角度 0-45° |
||
|
校正标准件一套 |
||
|
测针与测杆 |
Φ2*8*12°*0.025mm 硬质合金马蹄形斜测针 1根 |
|
|
Φ2*8*90°*0.005mm 硬质合金粗糙度测针 1根 |
||
|
Φ5*195mm 碳纤维测杆 1根 |
||
|
电器及附加部分 |
品牌联想计算机 |
I3-10代G6405操作系统 8G内存256G固态保证高速运行/21.5液晶/有线键鼠套件 |
|
打印机 |
日本惠普彩色打印机 |
|
|
出厂合格证
|
经国家承认的第三方校验报告校验合格
|
|
|
软件优盘
|
软件备份优盘
|
|
|
保修说明书
|
/ |
|
|
软件操作说明书 |
/ |
|
|
产品 |
包装 |
总重量 (Wt.kg) |
体积 （CBM m³） |
||||||
|
Lx |
Ly |
Lz |
Wt(kg) |
Lx |
Ly |
Lz |
Wt(kg) |
||
|
1278 |
698 |
1640 |
180 |
1378 |
798 |
1700 |
50 |
400 |
1.39 |
六、安装调试培训：
1、设备安装完成后，由专业工程师（持证上岗）进行现场培训，并负责教授需方操作人员设备和软件的操作、使用、维修和保养以及实际样品检测分析工作。
2、培训内容：
2.1 设备操作方法。
2.2安全操作注意事项。
2.3设备介绍和功能介绍。
2.4设备的日常保养及维护。
七、质量保证及售后服务：
质保期：从安装验收合格之日起12个月，但不超过发货之日起15个月。在此期限内因我方原因造成的机器故障，负责免费维修。
质保期外：我公司采取定期回访与随时电话咨询相结合的售后服务制度，力求及时发现并解决用户使用中存在的困难和问题，为用户提供技术咨询。
公司负责为用户免费提供计量测试技术咨询服务。
公司以成本价终身为用户提供设备保修服务。
如公司接到用户设备故障请求服务电话，24小时响应，如有必要72小时内派技术人员赴现场解决问题。
公司备有备品备件库，终身负责为用户以成本价提供备品备件服务。
公司负责以优惠价终身为用户提供技术升级、改造等售后增值服务。
用户所在地区如有我公司地区办事处，其售后技术服务事宜由我公司地区办事处全面负责。
