龙门式影像测量仪

简要描述：

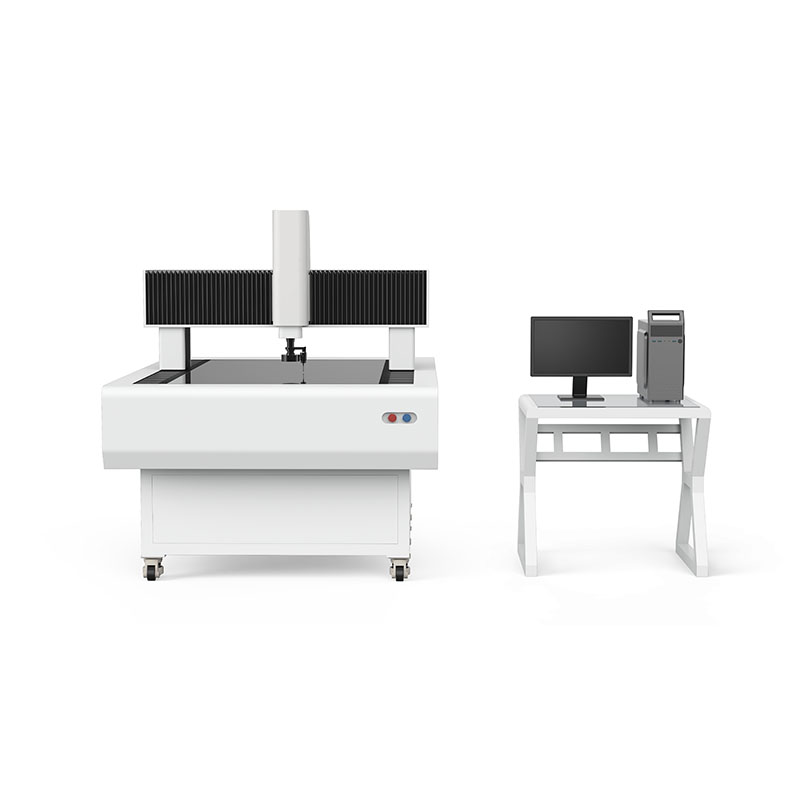

CNC龙门自动影像测量仪专为大尺寸测量而设计，其大行程可达 3000 X 2000mm, 适用于 PCB、LCD、钣金、航空航天等行业的大行程测量。它采用移动桥式结构，汇集了行业内先进的设计理念，以更完善的设计和更严格的生产流程控制，确保机台的精度和稳定性。

型号：LMVMU6050/T

浏览量：10

产品更新时间：2025-02-25

产品优势：CNC龙门自动影像测量仪专为大尺寸测量而设计，其大行程可达 3000 X 2000mm, 适用于 PCB、LCD、钣金、航空航天等行业的大行程测量。它采用移动桥式结构，汇集了行业内先进的设计理念，以更完善的设计和更严格的生产流程控制，确保机台的精度和稳定性。

产品特点：

1、自动变倍光学镜头，可实现变倍测量。

2、可程控 5 环 8 区环形表面光源，LED 轮廓光源。

3、ZONSON2D 全自动影像测量软件。

4、移动桥式结构，大行程全自动测量，四轴CNC控制。

5、精密花岗岩机台，精度高、稳定性好。

6、全鼠标、手柄式的自动化控制，简单易用。

7、提供多种规格标准配置 , 并可根据要求进行个性化定制。

仪器测量精度：≤ (3+L/200 )μm

操作方式：全自动控制手柄操作

三轴控制系统：德国布鲁克直流精密伺服电机驱动 ( 带抱闸 )

光栅尺 : SOPIN 贴片式光栅尺，分辨率 0.5μm

放大倍率 : 光学放大倍率 0.7X-4.5X、影像放大倍率20-180X( 可定制 )

成像系统 : 海康威视千兆网高速光纤数字相机（不需要搭载视频图像卡更清晰）

镜头 : 普密斯 6.5:1 自动变倍镜头

导轨 : 中国台湾 HIWIN 精密级平行交叉导轨

X/Y/Z轴传动: 中国台湾 HIWIN 研磨级滚珠丝杠
