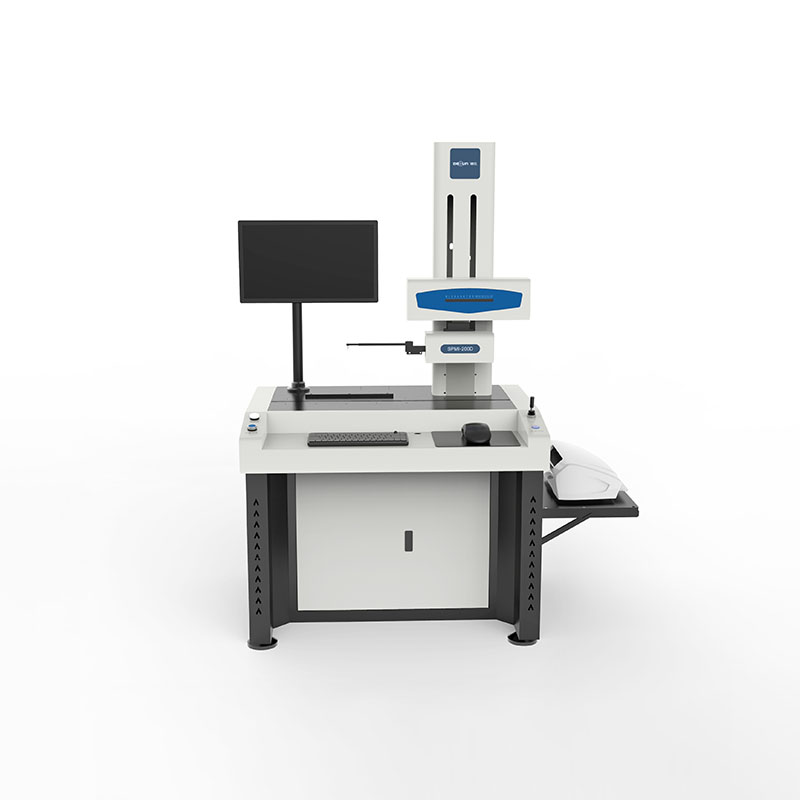

轮廓仪

简要描述：

轮廓仪是通过仪器的触针与被测表面的滑移进行测量的，是接触测量。其主要优点是可以直接测量某些难以测量到的零件表面，如孔、槽等的表面粗糙度，又能直接按某种评定标准读数或是描绘出表面轮廓曲线的形状，且测量速度快、结果可靠、操作方便可测量各种精密机械零件的素线形状，直线度、角度、凸度对数曲线、槽深、槽宽等参数。

型号：SPMI-200

浏览量：10

产品更新时间：2025-02-25

产品介绍：轮廓仪是通过仪器的触针与被测表面的滑移进行测量的，是接触测量。其主要优点是可以直接测量某些难以测量到的零件表面，如孔、槽等的表面粗糙度，又能直接按某种评定标准读数或是描绘出表面轮廓曲线的形状，且测量速度快、结果可靠、操作方便可测量各种精密机械零件的素线形状，直线度、角度、凸度对数曲线、槽深、槽宽等参数。

产品特点 :

本系列仪器广泛应用于机械加工、电机、汽配、摩配、精密五金、精密工具、刀具、模具、光学元件等行业。

适用于科研院所、大专院校、计量机构和企业计量室、车间。可测轴承、滚针、滚子、电机轴、曲轴、圆柱销、活塞销、活塞、气门、阀门、齿轮、油泵油嘴、液压件、气动件、纺机配件等。

型号	SPMI-200	SPMI-400	SPMI-600
测量范围	X方向：140mm
	轮廓度量程：20mm	轮廓度量程：40mm	轮廓度量程：60mm
Z 轴运行高度	400mm
最小测量内孔	5mm
线性精度	± (1.2+\|0.15H\|) μm
圆弧	± (1.2+R/12) μm
角度	±1'
直线度	0.7 μm/100mm
光栅分辨率	0.1 μm
测量速度	0.05-20mm/s
爬坡角度	上升 77 度；下降 88 度
