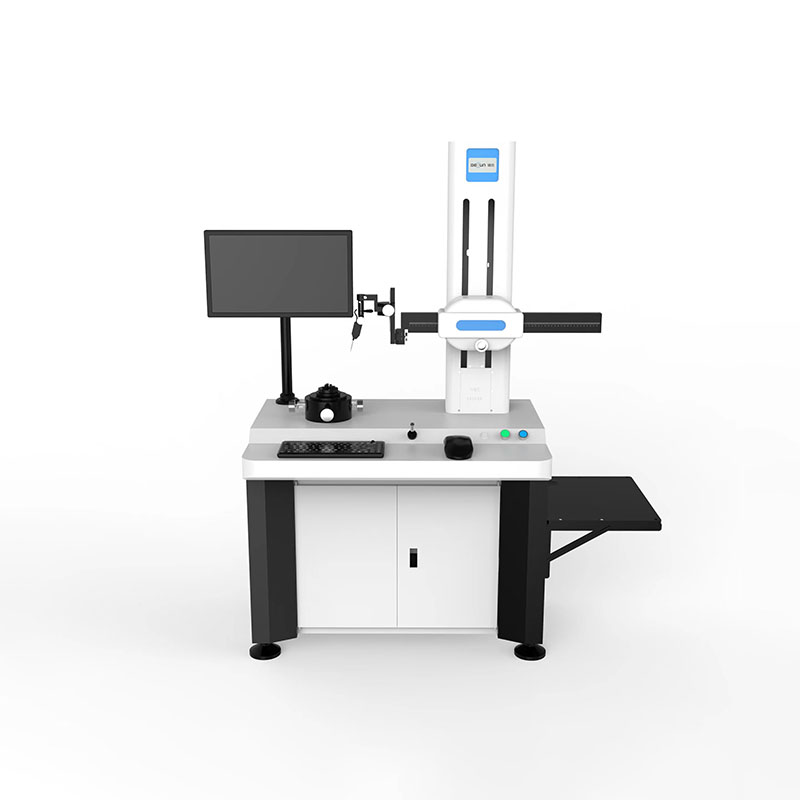

圆度仪
简要描述：
圆度仪可测环形工件的圆度、同轴度、同心度、跳动量、垂直度、平行度、平面度、轴弯曲度、表面波纹度、频谱分析、波高分析等。 圆度评定方式 (4 种 ): 最小区域法、最小二乘法、最小外接圆法、最大内切圆。
型号：DX1000
浏览量：9
产品更新时间：2025-02-25
产品介绍：圆度仪可测环形工件的圆度、同轴度、同心度、跳动量、垂直度、平行度、平面度、轴弯曲度、表面波纹度、频谱分析、波高分析等。 圆度评定方式 (4 种 ): 最小区域法、最小二乘法、最小外接圆法、最大内切圆。
|
圆度仪型号 |
DX1000 |
DX3000 |
|
|
测量范围 |
直径范围 |
＜300mm |
＜400mm |
|
内径范围 |
＞5mm |
＞5mm |
|
|
高度范围 |
＜400mm |
＜400mm |
|
|
主轴精度 |
径向误差 |
± (0.025+5H/10000)μm |
|
|
轴向误差 |
± (0.025+6H/10000)μm |
||
|
主轴精度 |
台面直径 |
150mm |
220mm |
|
回转直径 |
|
400mm |
|
|
承载重量 |
25kg |
50kg |
|
|
调整范围 |
调偏心 ±2mm；调水平 ±1° |
||
|
旋转速度 |
0-12 转 / 分 |
||
|
水平臂 |
水平移动距离 |
150mm |
|
|
移动速度 |
0.5-6mm/s 或手动 |
||
|
传感器 |
量程 |
500μm（半径差） |
|
|
分辨率 |
0.005μm |
||
|
测针形状 |
2mm 宝石球侧头 |
||
|
侧力 |
1-12g |
||
