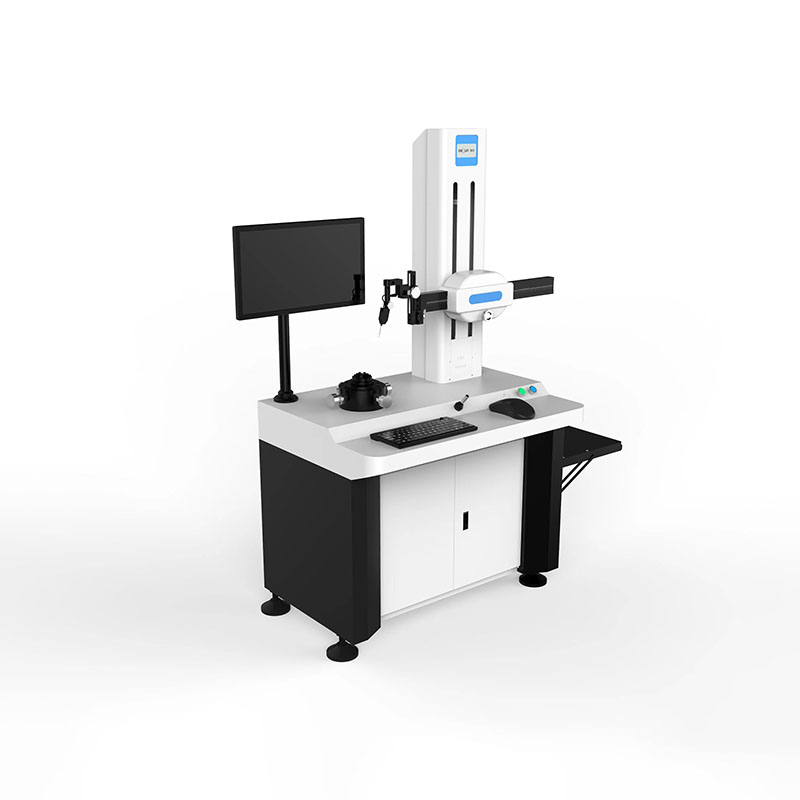

圆柱体仪

简要描述：

圆柱度仪可测各种规则、不规则的环形工件的圆度、圆柱度、直线度、同心度、同轴度、平面度、平行度、垂直度、表面波纹度 (Wc、Wp、Wv、Wt. Wa、Wq)、频谱分析、谐波分析、波高分析、偏心、及跳动量等。圆度评定方式 (4 种 ): 最小区域法、最小二乘法、最小外接圆法、最大内切圆。

型号：Dc30

浏览量：9

产品更新时间：2025-02-25

产品介绍：圆柱度仪可测各种规则、不规则的环形工件的圆度、圆柱度、直线度、同心度、同轴度、平面度、平行度、垂直度、表面波纹度 (Wc、Wp、Wv、Wt. Wa、Wq)、频谱分析、谐波分析、波高分析、偏心、及跳动量等。圆度评定方式 (4 种 ): 最小区域法、最小二乘法、最小外接圆法、最大内切圆。

圆柱体仪型号		Dc30	Dc40
测量范围	直径范围	＜300mm	＜400mm
	内径范围	＞5mm	＞5mm
	高度范围	＜400mm	＜550mm
主轴精度	径向误差	± (0.025+5H/10000) μm
	轴向误差	± (0.025+6H/10000) μm
回转轴线与 Z 轴导轨平行度		2μm/300( 母线基准）
工作台	台面直径	150mm	220mm
	回转直径	300mm	400mm
	承载重量	25kg	50kg
	调整范围	调偏心 ±2mm；调水平 ±1°
	旋转速度	0-12 转 / 分
立柱	直线度（窄范围）	0.5μm/100mm
	直线度（全范围）	0.8μm/100mm
水平臂	移动精度	2mm/150mm
	水平移动精度	160mm
传感器	量程	500μm（半径差）
	分辨率	0.005μm
	测针形状	2mm 宝石球侧头
	侧力	1-12g
数据采集	进口光棚 7200 点 / 调
放大倍率	任意至≤ 20 万倍
